渗流监测系统主要由现场检测设备、远程监测设备等部分组成。

现场检测设备：量水堰计、三角堰等组成，负责计量水库渗流量数据，对水库现场进行流量监测。

远程监测设备：即遥控监测终端，负责采集现场检测设备检测到的数据信息，并通过无线传输将现场信息传送给监测中心。

渗流监测站简介

量水堰计采用磁致伸缩传感器作为液位测量，具有分辨率高、稳定性好、性能可靠、响应速度快、线性测量、永不磨损、工作寿命长等特点。量水堰计测出堰上水头，再根据堰槽(三角堰、梯形堰、矩形堰等)经验公式计算出流量。

渗流监测站结构与原理

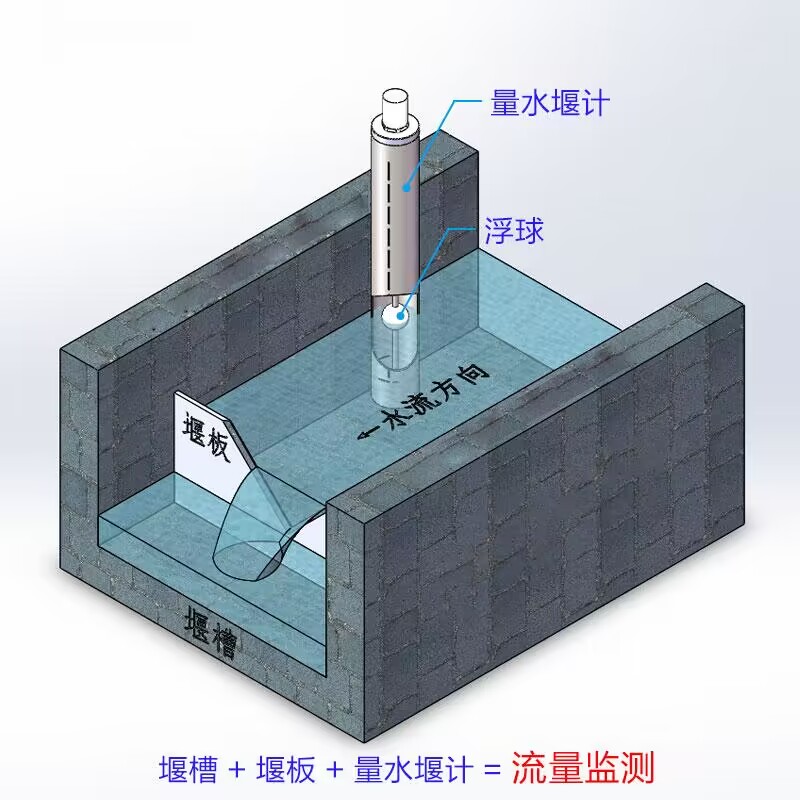

量水堰计由磁杆、浮球、测量电路和不锈钢护筒组成。当堰槽内水位发生变化时，会带动浮球产生液位差，上位机用当前液位减去校准的基值得到实际的堰上水位，再根据堰槽类型计算流量。

渗流监测站产品特点

● 高精度、分辨力高

● 稳定性好、响应速度快

● 温度漂移小

● 标准MODBUS协议、适用性强

渗流监测站规格与参数
