管网流量水位监测仪
文章来源：管网流量水位监测仪 发布时间：2023-08-07 13:43:54
管网流量水位监测仪总体设计

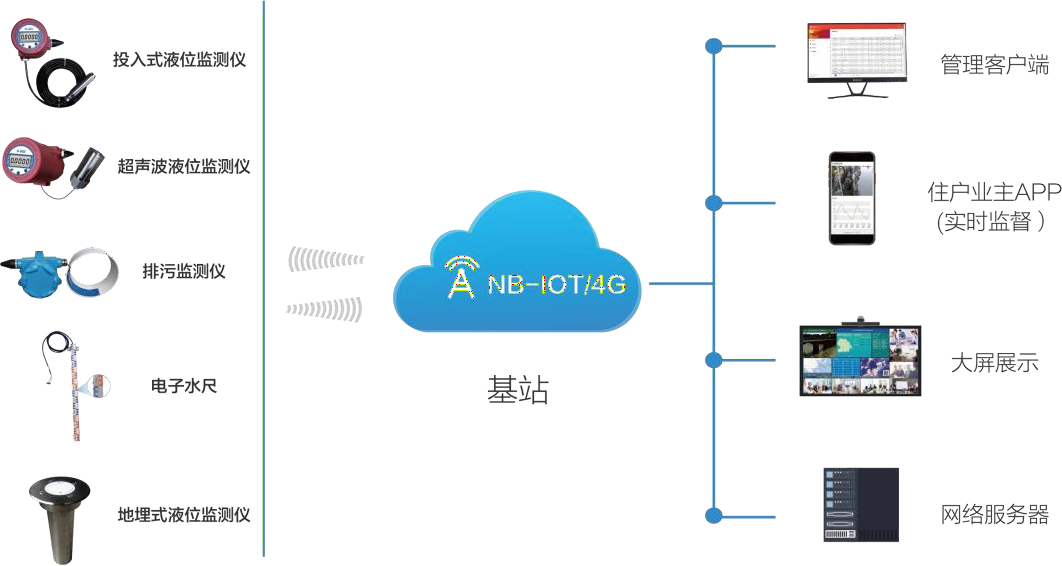

1、排水管网监测系统架构
排水管网监测系统总体架构主要由感知层、网络层和应用层等组成。软硬件有机组合成功能齐全、功能强大、系统稳定的排水管网监测系统。
感知层主要由污水井液位监测仪等不同类型传感器构成，该层主要提供最新实时、稳定可靠的现场监测数据，为后续的管理应用平台提供有效稳定的数据源。
网络层主要是无线方式进行传输监测数据和管理应用功能实现传输表达。系统通信组网常采用4G/NB-IoT等组网方式。
应用层是实现数据储存、数据查询、数据可视化、统计分析、设备查询及管理、预警预报、报警及诊断服务、管道分布查询、设备分布、远程调度、移动端的实时查看、移动端的预警预报和远程指挥控制等日常管理等功能的平台。应用层是实现人机交互的主要手段方式。
2、感知层构成
感知层是实现监测数据采集的一层，该层主要提供最新实时、稳定可靠的现场监测数据，为后续的管理应用平台提供有效稳定的数据源。排水管网监测系统中最底层、也是最重要的组成部分。该层主要由一些常见的污水井液位监测仪等传感器构成，从而实现监测数据的有效采集。
3、网络层构成
系统网络层常采用4G/NB-IoT等组网方式。
液位监测站主机常采用4G/NB-IoT等通信方式，与管理中心站进行数据通信。
管理中心站通过Internet专线与上级管理部门通信，实现站点监测信息共享。
显示平台主要通过PC终端、平板电脑、大屏幕、无线终端等方式展现监测数据，将监测数据可视化，有助于数据的分析和管理,同时还可以使用这些方式进行管理操作。
4、应用层构成
应用层是排水管网监测系统不可或缺的组成部分，应用层是实现数据储存、数据查询、数据可视化、统计分析、设备查询及管理、预警预报、报警及诊断服务、管道分布查询、设备分布、远程调度、移动端的实时查看、移动端的预警预报和远程指挥控制等日常管理等功能的平台。应用层是实现人机交互的主要手段方式，也是实现排水管网监测数字化管理的主要方式。
