产品型号:TH-ML3
产品品牌:天蔚测控
明渠流量监测站产品简介
TH-ML3雷达波定点在线测流是一种全自动流量遥测系统,可以全程监测明渠水流量过程。该测流系统不受温度、湿度、降雨、水深、浑水、水面漂浮物影响,非常适合灌区、河道等明渠渠道水情下的流量测验。
明渠流量监测站组成部分
主要组成设备
(1)雷达水位表面流速流量三合一;
(2)遥测终端机RTU;
(3)太阳能供电系统;
(4)立杆与支架;
(5)避雷接地。
明渠流量监测站工作原理
雷达表面流速仪是基于脉冲雷达技术原理测量河渠水体表面流速,同时与雷达水位传感器配合使用,安装在河道、灌区等明渠渠道的规则型断面处,计算流量,即:在规则断面处,测量出水流通过该断面的速度,同时测量出水体的深度,通过数学几何原理计算出通过该断面的水流流量。
明渠流量监测站测流站特性
雷达表面测流系统的主要特性是采用非接触式方式测流,其主要有一套雷达水位流速流量三合一传感器组成,通过立杆架设方式悬空于渠道上方,通过对规则断面的水位深度及瞬时表面流速的测量,计算出此一时刻通过该断面的流量。主要特性如下:
(1)优势
采用非接触式,可带水安装,不受渠道水流、积水限制;
无阻水现象;
不易受渠道中的杂物、漂浮物影响;
不受水质、泥沙含量的影响;
适用于流速较快、流量较大的渠道。
(2)干扰因素
风速的影响:风速容易造成水面的波动,产生误报误测现象;
流速较慢:当水面流速较慢时候,测量误差增大;
风沙天气:风沙天气对雷达波的信号强度影响较大,致使测量误差较大;
强降雨天气:遇到强降雨的天气,雷达波容易受雨强影响,致使测量误差较大。

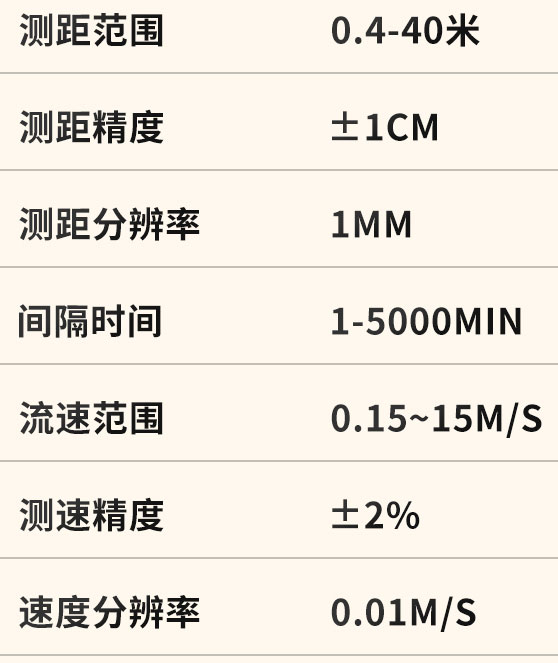

明渠流量监测站技术参数
水位测量
流量测量
流量=平均流速x过流断面面积x修正系数
平均流速由流速计采集流体表面流速,并经过模型计算得到
过流断面面积由水位计测得的水位以及断面信息算出
