一．在线浊度传感器 工作原理

散射浊度传感器通过测量光的散射来判断液体中颗粒的浓度。它使用一个光源照射到液体中,然后测量光在不同角度上的散射光强度。本传感器采用90°角散射光法，线性处理采集值，并经过温度补偿算法，输出浊度值。

二．在线浊度传感器 技术参数

三．在线浊度传感器 尺寸/安装

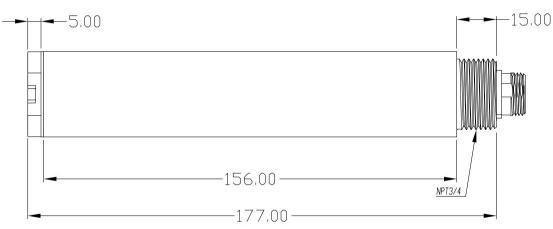

1.尺寸图

2.接线图

线缆为5芯屏蔽线：

红色线—电源线黑色线—地线绿色线—485A白色线—485B

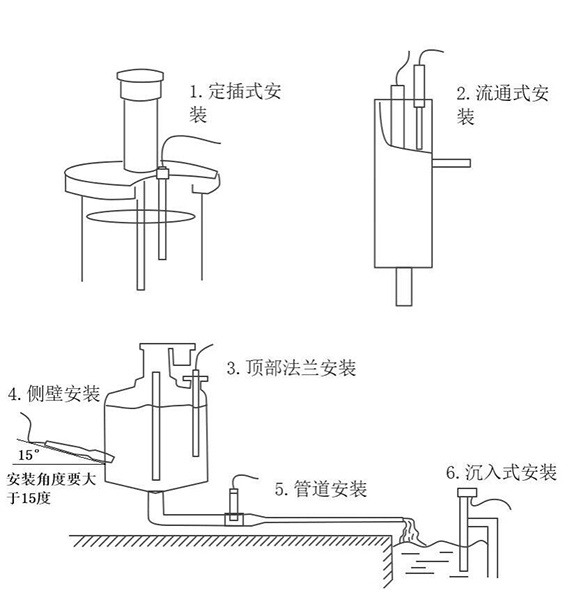

3.安装

注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装。测试口左右5CM之内不会碰到容器壁，下方10CM

四．在线浊度传感器 维护和保养

传感器维护:

如传感器需要清洗,可用温水和适量的洗涤剂，进行清洗。

注意：

避免强烈震动损环前面透光玻璃，切勿用硬制品刮擦。

五．在线浊度传感器 用户校准

传感器出厂的时候已进行了严密的校准，一般不需要用户校准，如果进行了用户校准，想恢复可执行恢复出厂的指令。

5.1零点校准

将传感器放入非透明的容器中，溶液使用蒸馏水或者纯净水，保证传感器的测试口左右5CM之内不会碰到容器壁，下方10CM，待30秒钟数值稳定后，按照通信指令进行零点校准。

5.2斜率校准

将传感器放入非透明的容器中，溶液使用已知浊度的溶液（浊度值要大于20%量程），保证传感器的测
